이번에는 EVE-NG 환경에서 ARISTA SDN 환경을 구축해 보겠습니다. 당부사항으로는 해당 글은 저도 하나하나 공부해가며 작성할 것이기 때문에 업데이트가 매우매우 느릴 예정입니다.
1.구축 환경
(1)PC사양
intel E5-2698 V4 *2(40C 80T)
RAM DDR4 2699 32G*8(256GB)
SSD STAT SSD 500G + STAT SSD 4T
(2)EVE-NG
EVE-NG CE 6.2.0-4를 위 PC에 직접 설치 하였습니다
2.SDN 구축 환경
(1) ARISTA
ARISTA CVP(SDN 컨트롤러)+ARISTA VEOS(아리스타 스위치 가상화 버전)+ARISTA NGFW(아리스타 방화벽 가상화 버전)
(2) NTP,DNS,DHCP
각 로키리눅스9.6 버전에서 실행, NTP는 CHRONY DNS는 NAMED DHCP는 DHCP-SERVER 로 설치

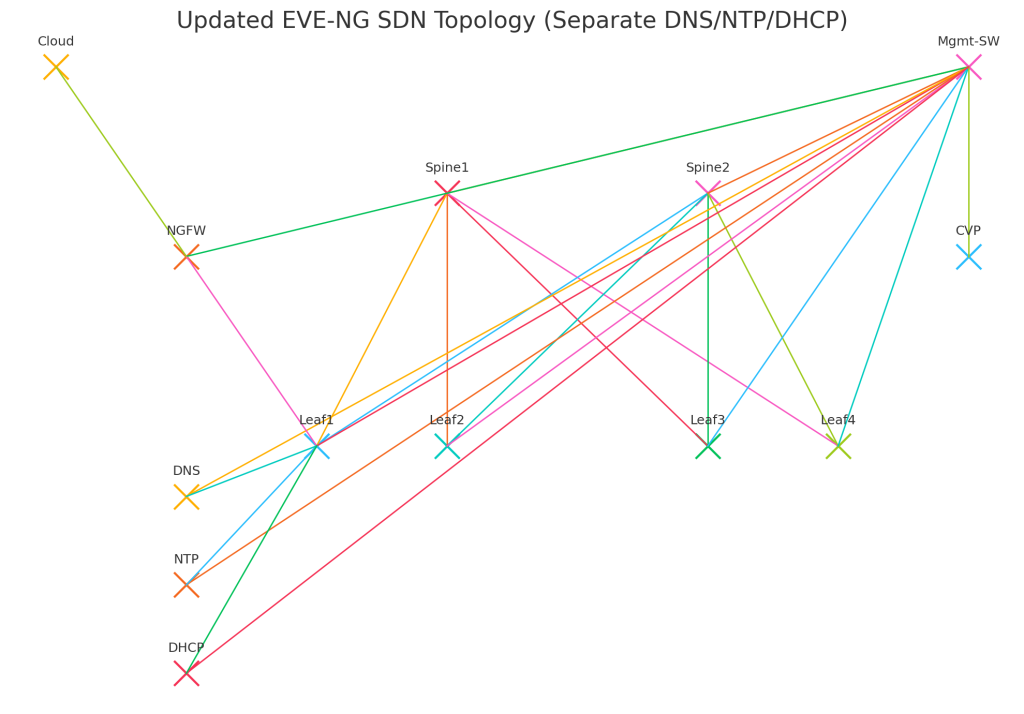

3.구성도
| # | 장비 A (인터페이스) | 장비 B (인터페이스) | 네트워크 / 역할 |
|---|---|---|---|
| 1 | Cloud0 (pnet) | NGFW eth0 | Outside 192.168.10.0/24 |
| 2 | NGFW eth1 | Mgmt-SW (access) | OOB 10.100.100.0/24 |
| 3 | NGFW eth2 | Leaf-1 Eth4 | Inside VLAN 10 (10.10.10.0/24) |
| 4 | DNS e1 | Leaf-1 Eth7 | VLAN 10 (10.10.10.11) |
| 5 | NTP e1 | Leaf-1 Eth6 | VLAN 10 (10.10.10.10) |
| 6 | DHCP e1 | Leaf-1 Eth8 | VLAN 10 (10.10.10.12) |
| 7 | DNS e0 | Mgmt-SW | Mgmt 10.100.100.11 |
| 8 | NTP e0 | Mgmt-SW | Mgmt 10.100.100.10 |
| 9 | DHCP e0 | Mgmt-SW | Mgmt 10.100.100.12 |
| 10 | CVP eth0 | Mgmt-SW | Mgmt 10.100.100.20 |
| 11 | Spine-1 Eth1-4 | Leaf-1-4 Eth1 | Underlay /30 (172.16.0.x) |
| 12 | Spine-2 Eth1-4 | Leaf-1-4 Eth2 | Underlay /30 (172.16.1.x) |
| 13 | 모든 장비 Mgmt0 | Mgmt-SW | 공통 관리망 |
